工业除噪器


       该系列除噪器有手动、全自动两大规格,其中全自动除噪器又分为普通全自动、采用CPU,控制的I型全自动和带通讯接口的II型全自动三种规格。
       该系列器组均需置于通风空调系统中,因此除噪器需要用户自备风器和相应的导风装置(风管),风器的电源线直接接入除噪器的电气控制箱内预留的接线柱上,以便实现除噪器和风器的互锁。

技术参数:

项目
单位 型号
C-10F
CZ-10F
CZ-10F-l
CZ-10F-ll
C-15F
CZ-15F
CZ-15F-l
CZ-15F-l
C-20F
CZ-20F
CZ-20F-l
CZ-20F-ll
C-30F
CZ-30F
CZ-30F-l
CZ-30F-ll
C-40F
CZ-40F
CZ-40F-l
CZ-40F-ll
C-60F
CZ-60F
CZ-60F-l
CZ-60F-ll
名义除噪量 Kg/h 10 15 20 30 40 60
制冷量 Kw 16.7 26.0 36.0 56.0 72.0 95.0
kcal 14300 22400 31000 48000 62000 82000
制冷剂 R22
压缩器功率 Kw 5.25 7.5 11.2 15.5 25.5 31
额定风量 M³/h 3000 4500 6000 8500 11000 17000
风阻 Pa <200 <200 <250 <250 <250 <300
蒸发器 翅片管式
风冷冷凝器 翅片管式
凝结水接口 英寸 3/4
电源 3N-50Hz  380/220v
重量 Kg 206 278 360 560 800 1200
外形尺寸 mm 990 1210 1340 1610 1850 2100
mm 780 830 830 830 980 1070
mm 1410 1157 1594 1657 1907 1945

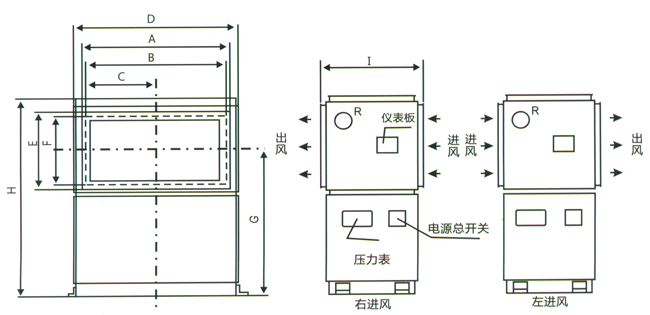

风道除噪器外形安装尺寸图
尺寸表:
型号 A B C D E F G H J
C-10F
CZ-10F
CZ-10F-l
CZ-10F-ll
810 780 390 990 545 513 1043 1410 780
C-15F
CZ-15F
CZ-15F-l
CZ-15F-l
960 930 465 1210 695 663 1117 1557 830
C-20F
CZ-20F
CZ-20F-l
CZ-20F-l
1090 1060 530 1340 745 714 1143 1594 830
C-30F
CZ-30F
CZ-30F-l
CZ-30F-ll
1360 1330 665 1610 795 765 1167 1657 830
C-40F
CZ-40F
CZ-40F-l
CZ-40F-ll
1610 1580 790 1850 945 915 1355 1907 980
C-60F
CZ-60F
CZ-60F-l
CZ-60F-ll
1860 1830 915 2100 1083 1053 1324 1945 1070
